一、CMP立轴行星搅拌机性能特点


qy千亿国际立轴行星搅拌机同步德国技术基础上创新开发。

传动平稳、效率高：硬齿面减速机进行传动、噪音低、扭矩大、耐用性强。

搅拌均匀、无死角：搅拌叶片公转+自转运动原理，运动轨迹覆盖整个搅拌桶。

搅拌范围广：适用于各种骨料、粉料等特殊物料的混合搅拌。

清洗方便：高压清洗装置（选配）、螺旋喷头，覆盖面积大。

布置灵活、卸料速度快：可灵活选择1-3个卸料门，供不同生生产线需求；

安装、检修方便：大尺寸检修门，检修门设置安全开关。

搅拌装置多样化：根据客户需求定制搅拌装置。

密封性好：不存在漏浆问题。

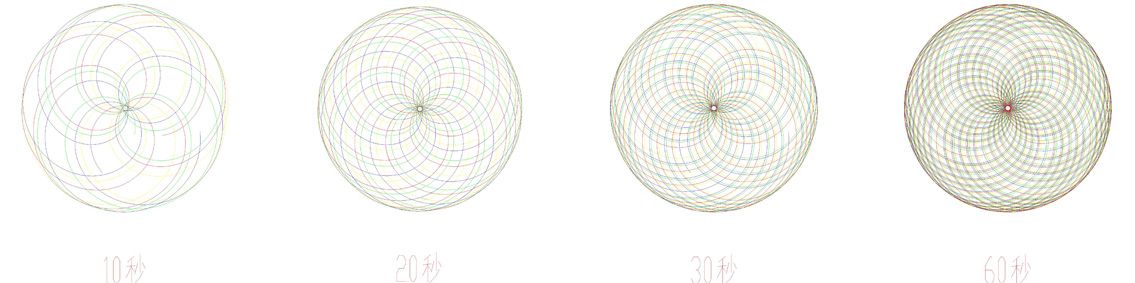

二、公转+自转的运行轨迹图


下面的图片显示qy千亿国际CMP立轴行星式搅拌机在投料后从5秒到60秒的过程中搅拌运动轨迹。搅拌行星每运转5秒就能完全覆盖一次搅拌罐底板，没有任何死角区域。

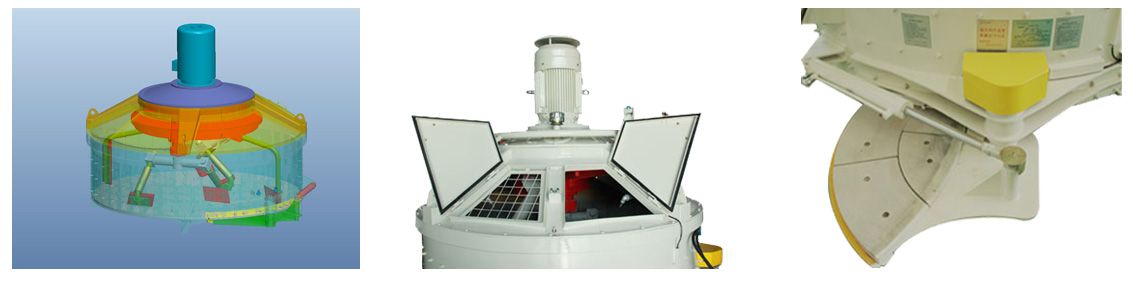

三、立轴行星式搅拌机结构


搅拌系统

标准搅拌形式和差速搅拌形式可以进行更广范围的物料搅拌

搅拌臂采用流线型，为降低搅拌料粘轴、提高搅拌机使用寿命，为搅拌装置设计了耐磨保护套，根据应用实践统计，这种设计搅拌臂使用寿命增加一倍

立轴行星式搅拌机设计加强型结构的刮板，消除搅拌死角

搅拌机衬板、叶片材质依据用户行业不同选用：耐磨合金镶片、不锈钢材料、陶瓷材料、高络合金、堆焊材料、聚氨酯材料、高耐磨橡胶及铸石材料

搅拌装置

搅拌叶片平行四边形（专利产品），可翻转180°重复使用，提高一倍的利用率。


卸料系统

根据需要选用液压或气动方式开关卸料门，卸料门数量1-3个可供选择。卸料门上设置特殊密封装置，确保密封牢固、控制可靠，无漏料的可能，环保性强。

检修门及安全装置

大尺寸检修门方便检修及清理，检修门上设置安全开关、灵敏度高，检修时安全、方便。

水路装置

水路装置设计上置形式，解决管路中残余外加剂和水的现象，避免客户更换配方时造成损失，喷头采用螺旋形实心圆锥喷嘴，细密均匀的雾化效果，覆盖面积大，物料搅拌更均匀。


部分应用行业

型号

CMP50

CMP100

CMP150

CMP250

CMP330

CMP500

CMP750

CMP1000

出料容量L

50

100

150

250

330

500

750

1000

进料容量L

75

150

225

375

500

750

1125

1500

搅拌功率Kw

3

5.5

7.5

11

15

18.5

30

37

液压卸料功率Kw








3

行星/主搅拌

1/2

1/2

1/2

1/2

1/2

1/2

1/3

2/4

侧刮板

1

1

1

1

1

1

1

1

卸料刮板

1

1

1

1

1

1

1

1

提斗功率Kw

-

2.2

2.2

3

4

4

7.5

1


型号

CMP1250

CMP1500

CMP2000

CMP2500

CMP3000

CMP4000

CMP4500

CMP5000

出料容量L

1250

1500

2000

2500

3000

4000

4500

5000

进料容量L

1875

2250

3000

3750

4500

6000

6750

7500

搅拌功率Kw

45

55

75

90

110

160

200


液压卸料功率Kw

3

3

4

4

4

4

4

4

行星/主搅拌

2/4

2/4

3/6

3/6

3/6

3/9

3/9

3/9

侧刮板

1

1

1

1

1

1

1

1

卸料刮板

1

1

2

2

2

2

2

2

提斗功率Kw

15

15

22

30

37

-

-

-

备注：随着公司创新研发，以上仅参数供参考，最终解释权归qy千亿国际。
